    鼓式制動器如何進行拆解、維護和保養?

    一、如何拆解

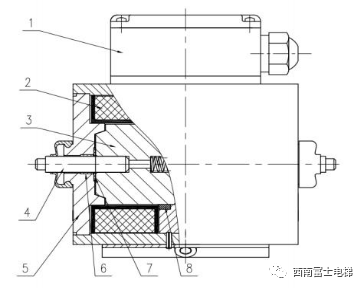

    1制動器結構示意圖

    鼓式制動器,摩托車剎車圈,輪轂剎車圈,Drum brake,摩托車制動鐵套



        序號
           名稱
           序號
       名稱
    1
    接線盒
    5
    靜鐵芯
    2
    線圈組件
    6
    滑動軸承
    3
    動鐵芯
    7
    減震墊
    4
    導向軸
    8
    隔圈

    鼓式制動器摩托車剎車圈、Drum brake、輪轂剎車圈專業生產廠家無錫九環2023年6月26日訊  鐵芯靈活性檢查: 軸向推動鐵芯的導向軸, 如果導向軸復位流暢, 說明機械方面沒 有問題,不需要拆解維護  若無法復位或者在 秒內不能完全復位,則需要對制動器進行 拆解維護,清理動靜鐵芯

    2拆解步驟

    1.先將鼓式制動器接線盒內的電源線和微動開關線拆下, 再松開制動器固定螺栓, 把制動器



    鼓式制動器,摩托車剎車圈,輪轂剎車圈,Drum brake,摩托車制動鐵套

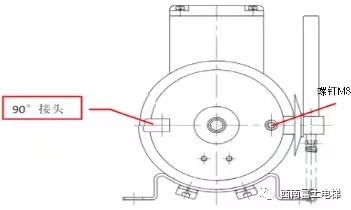

    2拆下 90°接頭和螺釘 M8(對應 FT125FT160 主機);或拆下微動開關組件(對應 YJ125 YJ140 主機)

    鼓式制動器,摩托車剎車圈,輪轂剎車圈,Drum brake,摩托車制動鐵套

                                                           FT125 FT160 示意圖

    3.將用工裝(詳詢生產廠商) 裝到制動器殼體上,再將螺栓 M8×35 和墊圈穿過工裝孔

    入靜鐵芯螺孔 M8 內,均勻緩慢擰緊兩件螺栓 M8 ,直至靜鐵芯組件拆下。

    4.取出動鐵芯組件、彈簧和墊片。

    二、如何清洗保養

    部件

    檢查項

    理方法







    圈處是否有銹蝕粉塵及 損痕跡

    1.抹布擦凈粉塵

    2.如磨損嚴重,并嚴重影響動鐵芯動作,建議直接更換
























    動鐵芯組件 (動鐵芯)











    鐵芯外表面是否有油污 和銹蝕粉塵及銹蝕痕

    1.用抹布擦凈

    2.用細砂紙(600以上)打磨,去除銹

    3.表面均勻涂一層二硫化鉬潤滑脂,不得流 (建議有條件可以執行該步驟)          4.生銹一半以下做打磨處理,一半以上做更

    處理







    動鐵芯端面是否有油污、銹 凹坑(與松閘桿接觸一 端面)

    1.用抹布擦凈                          2.用砂紙打磨,去除銹蝕部分            3.表面均勻涂一層二硫化鉬潤滑脂,不得流 (建議有條件可以執行該步驟)          4.如凹坑深度大于 1mm,應立即換電磁

    使用卡尺測量動鐵芯直徑

    損變化量超過 0.5mm 時(離端面 15mm 范圍



    內,如圖示),應更換電磁鐵組













    動鐵芯組件 (導向軸)









    向軸外表面是否有油污 和銹蝕粉塵及銹蝕痕

    1.用抹布擦凈

    2.用細砂紙(600 目以上)打磨           3.表面均勻涂一層二硫化鉬潤滑脂,不得流 (建議有條件可以執行該步驟)          4.生銹一半以下做打磨處理,一半以上做更

    處理



    使用卡尺測量導向軸直徑

    磨損變化量超過 0.5mm(15mm 范圍內,如圖

    )時,應更換電磁鐵組





    滑動軸



    動軸承內孔是否有銹蝕 粉塵及磨損痕跡

    1.抹布擦凈粉塵

    2.如磨損嚴重,并嚴重影響動鐵芯動作,建議直接更換




    減震墊

    震墊是否變形或者破損



    三、如何組裝

    1、清潔靜鐵芯組件的軸承內圈和動鐵芯組件的導向軸外圓, 將減震墊裝入導向軸后一起裝 入靜鐵芯的軸承內孔,拉動靜鐵芯,確保靜鐵芯在導向軸上自由滑動。

    2、簧裝入動鐵芯, 再將靜鐵芯組件一起裝入罩殼組件(注意靜鐵芯螺孔相對安裝位置) 用銅錘替打(詳詢生產廠商) 敲擊到位(手動松閘手柄位置應在正中間)。轉動松閘 杠桿,確認左右鐵芯與松閘杠桿間隙要基本一致。

    注意: 靜鐵芯外圓與罩殼組件內圓配合時應是緊配合,如果配合過松的話請聯系生產

    3、裝上 90°接頭和螺釘 M8(對應 FT125FT160 主機);或裝上微動開關組件(對應 YJ125 YJ140 主機)

    4、將制動器裝到曳引機上, 參照制動系統維護與保養操作指導書進行調整。制動器接 斷開電 檢查: 制動器動作靈活。如果制動器還是不能靈活動作, 則應聯系生產廠商 接更換。

    ?
